S100

S100 so zelo zmogljivi frekvenčni pretvorniki nove generacije, ki jih lahko uporabimo v zelo širokem naboru aplikacij, od preprostih pogonov ventilatorjev in črpalk do kompleksnih aplikacij, kjer nam krmilnik lahko nadomestijo vgrajene uporabniške sekvence (User Sequences). Frekvenčni pretvornik S100 je na voljo v klasičnem ohišju IP20 ali v dodatno zaščitenem IP66, ki omogoča vgradnjo brez električne omarice. Dual rating delovanje omogoča izbiro za razred šibkejšega pretvornika, če imamo breme s spremenljivim navorom (črpalke, ventilatorji). Frekvenčni pretvornik S100 lahko deluje v v/f načinu ali kot odprtozančni vektor, kjer podpira tudi PMAC motorje.

dimenzije (š-v-g): 180x257x174 mm, teža: 3,7 kg

LSLV0008S100-4EXFNS

dimenzije (š-v-g): 180x257x174 mm, teža: 3,7 kg

LSLV0015S100-4EXFNS

dimenzije (š-v-g): 220x259x201 mm, teža: 5,3 kg

LSLV0022S100-4EXFNS

dimenzije (š-v-g): 220x259x201 mm, teža: 5,5 kg

LSLV0040S100-4EXFNS

dimenzije (š-v-g): 220x259x201 mm, teža: 5,6 kg

LSLV0055S100-4EXFNS

dimenzije (š-v-g): 250x328x227 mm, teža: 8,8 kg

LSLV0075S100-4EXFNS

dimenzije (š-v-g): 250x328x227 mm, teža: 8,9 kg

LSLV0110S100-4EXFNS

dimenzije (š-v-g): 260x400x245 mm, teža: 9,6 kg

LSLV0150S100-4EXFNS

dimenzije (š-v-g): 260x400x245 mm, teža: 9,8 kg

LSLV0185S100-4EXFNS

dimenzije (š-v-g): 300x460x250 mm, teža: 12,4 kg

LSLV0220S100-4EXFNS

dimenzije (š-v-g): 300x460x250 mm, teža: 12,4 kg

Način delovanja

V/f
Kompenzacija slipa
Odprtozančni vektor (tudi PMAC motorji)

Dovoljena preobremenitev

Dual Rating: Frekvenčni pretvornik nudi izbor eno stopnjo šibkejšega pretvornika za bremena s spremenljivim navorom (normal duty bremena: ventilatorji, črpalke,…).

Heavy duty obratovanje: 150% za 60s
Normal duty obratovanje: 120% za 60s

Lastnosti

Vgrajen STO (Safe Torque Off)
EMC filter (razred C2 pri enofaznih, razred C3 pri trifaznih) in DC dušilka (v modelih 30~75kW)
PID, JOG, 3-žilno delovanje, UP/DOWN, DC zaviranje, Power Braking, User Sequences,…
Relejski in tranzistorski izhod (možnost dodatne I/O enote)
Analogni (2 pri Multiple I/O opciji) in pulzni izhod
Multifunkcijski vhodi (5 ali 7)
2 analogna vhoda
Pulzni vhod
RS-485 in opcijske komunikacije

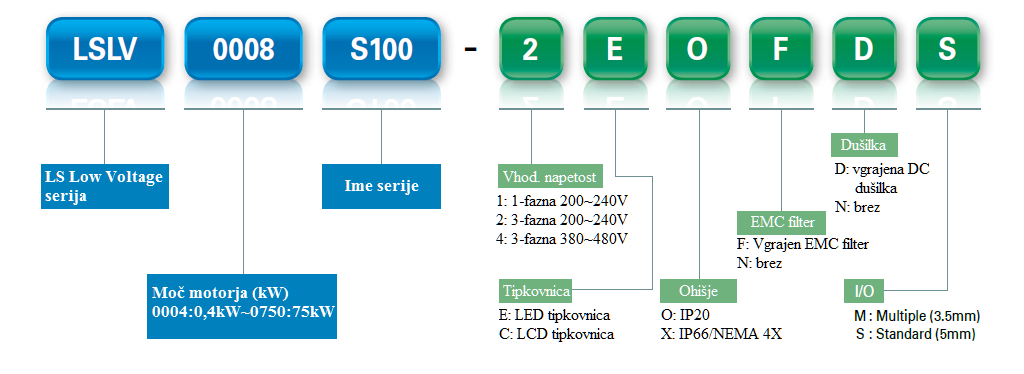

Oznake

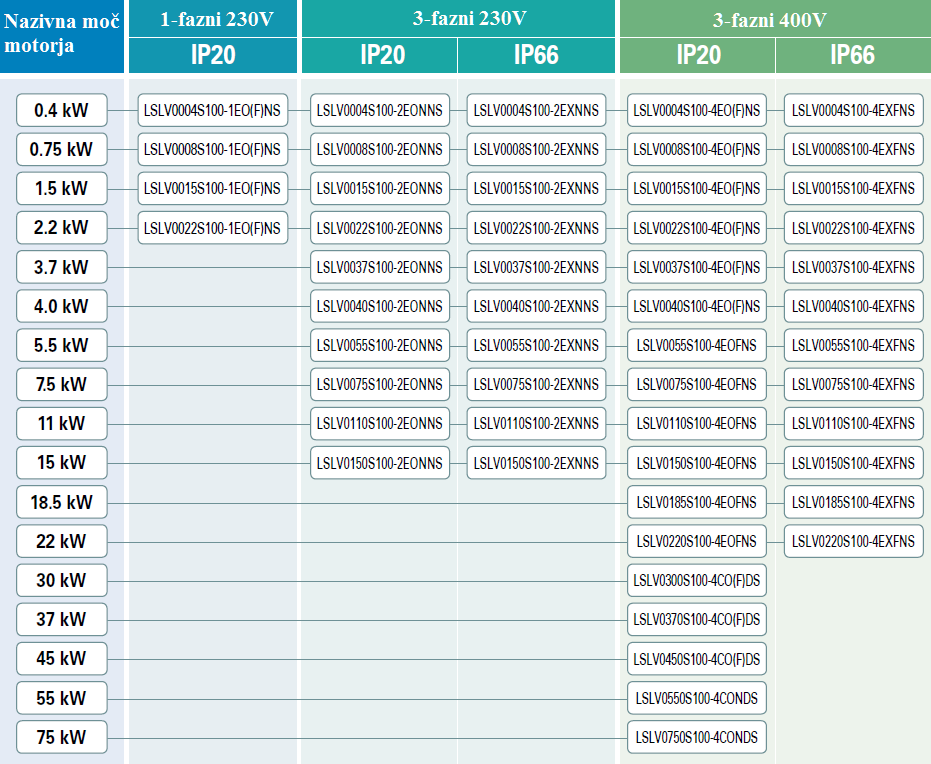

Modeli

Ohišje

IP20

IP20 ohišje zahteva vgradnjo v električno omarico, saj ne nudi zaščite pred prahom in vlago. To ohišje je klasična izbira, ki ponuja dobro razmerje med ceno in performansi pretvornika.

IP66

IP66 ohišje nudi zaščito pred vlago in prahom ter omogoča vgradnjo frekvenčnega pretvornika izven električne omarice. Z dodatno vgradnjo stikal, potenciometra ali zaslona na dotik lahko vse ožičenje pospravimo v eno škatlo. Idealno za črpalke, ventilatorje in druge samostojne aplikacije.

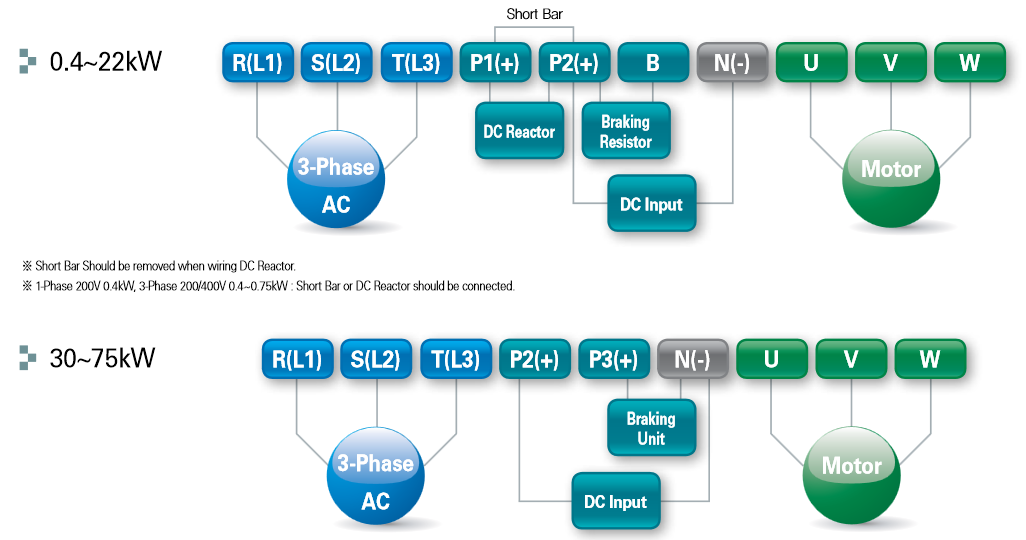

Priklop

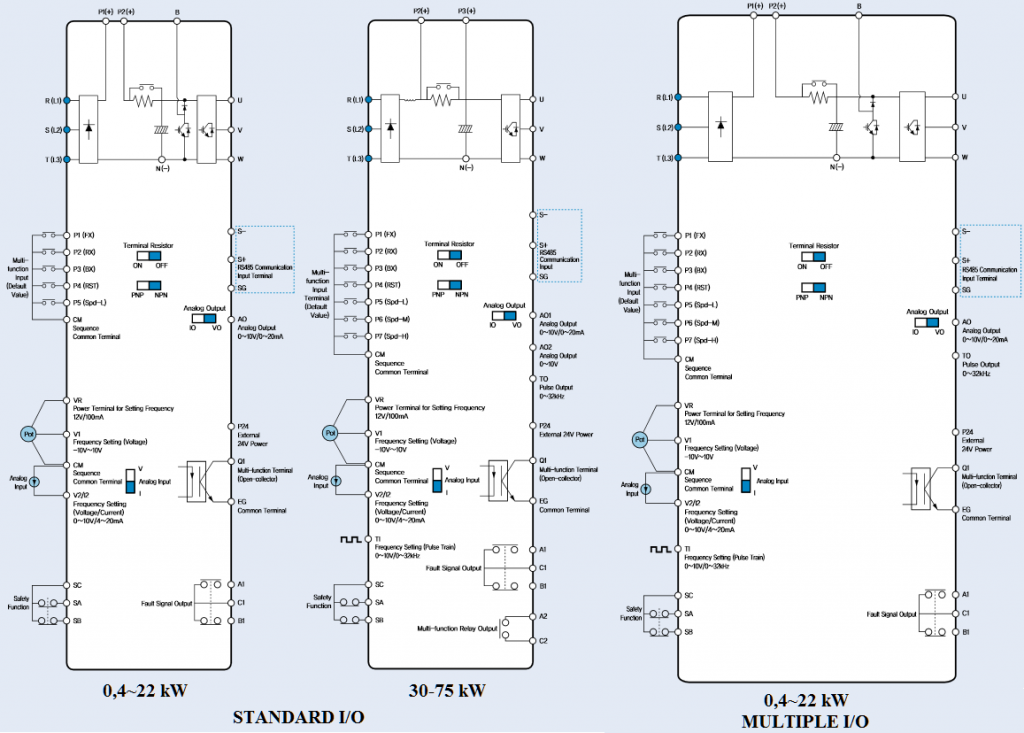

Vhodno/izhodne sponke (I/O)

Oznake sponk

P1~P7: multifunkcijski vhodi
CM: masa
VR: napetostni vir 12V (za priklop potenciometra)
V1: napetostni analogni vhod 1
I2: tokovni/napetostni (izbirno) analogni vhod 2
SA, SB, SC: sponke za priklop STO
S+, S-, SG: priklop za RS-485 komunikacijo
AO1, AO2, AO: analogni izhodi
TI: pulzni vhod
TO: pulzni izhod
A1, B1, C1: alarmni izhodi
Q1, EG: tranzistorski izhod
P24: 24V
A2, C2: relejski izhod

Komunikacija

RS-485 (standard)

Profibus DB (opcija)

Profinet (opcija)

Modbus TCP (opcija)

EtherCAT (opcija)

Ethernet IP (opcija)

CANopen (opcija)

Tipkovnica

LED tipkovnica

Vsi frekvenčni pretvorniki serije S100 imajo vgrajeno tipkovnico. Pri modelih do vključno 22 kW je vgrajena tipkovnica s sedem segmentnim LED zaslonom, pri čemer je možnost vgradnje zunanje LCD tipkovnice. Pri modelih z močjo 30 kW ali več je serijsko vgrajena LCD tipkovnica.

LCD tipkovnica

LCD tipkovnica je standardna pri modelih z močjo 30 kW in več, pri drugih pa se jo lahko uporablja kot dodatno zunanjo tipkovnico. Prednost te tipkovnice so opisni parametri ter prikaz do 4 veličin na zaslonu. Omogoča kopiranje parametrov ter prenos na drug frekvenčni pretvornik. Tipkovnica je združljiva tudi s frekvenčnim pretvornikom iS7.

Več …

Vgradnja potenciometra in start/stop gumba za S100 IP66 modele frekvenčnih pretvornikov

Možnost vgradnje poteciometra in start/stop gumba v ohišja IP66 S100 frekvenčnih pretvornikov.

Katalog

Navodila

Kratka navodila (SLO)
Hitra navodila (ANG) za IP20 ohišje: 0,44-22 kW, 30-75 kW
Hitra navodila (ANG) za IP66 ohišje: 0,44-22 kW
Navodila za IP20 ohišje: 0,4-22 kW, 30-75 kW
Navodila za IP66 ohišje: 0,4-22kW
Priročnik za odpravljanje težav

Navodila za uporabo PID regulacije

Dodatna oprema

LCD tipkovnica

Profibus modul: navodila, GSD datoteka
Profinet modul: navodila
EtherCAT modul: navodila
Ethernet modul: navodila
Razširitvena I/O enota: navodila

Programska oprema

DriveView 7: Program, navodila
